RU系列交叉滾子軸承CAD制圖策略，在這里您可以學到想要的知識

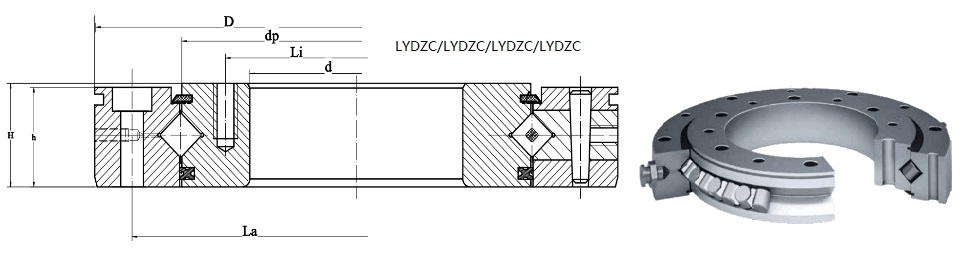

1.對于如何繪制軸承CAD圖紙困擾著很多工程設計人員，我對于RU系列交叉滾子軸承CAD制圖策略來做一個講解；

首先，交叉滾子軸承圖紙視圖表達應該清晰、易懂，便于閱讀者理解。簡便視圖應該便于繪制，并且要為尺寸標注提供方便。

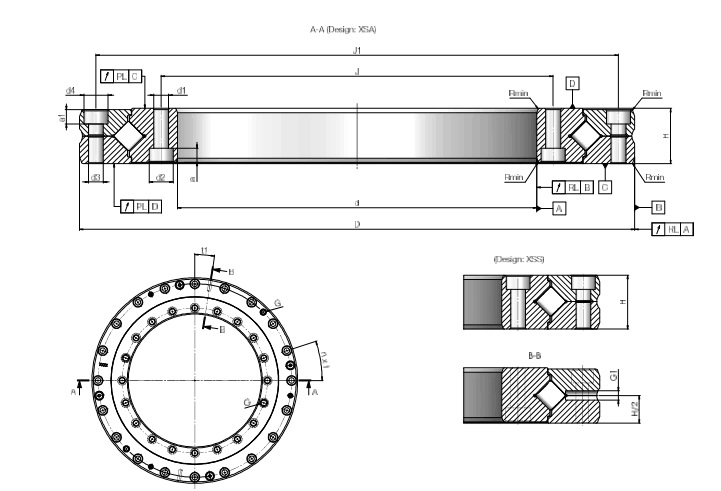

2.交叉滾子軸承視圖的選擇；

根據軸承內外結構的特點，選擇所需要的其他視圖，來補充主視圖尚未表達清楚的結構。

（1）根據軸承的復雜程度及內外結構形狀，多方面考慮所需要的其他視圖，使每個視圖少有一個表達重點。

（2）優先考慮采用基本視圖，當內部結構需要表達時，應盡量在基本視圖上作剖視。

（3）軸承視圖數量取決于軸承結構的復雜程度，按照表達軸承形狀要正確、完整、清晰、簡便的要求，力求減少視圖數量。

為滿足生產的需要， 軸承圖的一組視圖應視軸承的功用及結構形狀的不同而采用不同的視圖及表達方法。

軸承圖要求正確、完整、清晰地表達出軸承的整部結構。同時要力求簡單。 讀圖方便。因此. 必須根據軸承的結構特點選擇一個較好的表達方案。 軸承表達方案的選擇， 主要包括主視圖的選擇、視圖數目的選擇和表達方法的選擇。

軸承視圖選擇的要求∶在這里您可以學到想要的知識，LYDZC工程師為您提供詳細的分析和服務；

1.RU系列交叉滾子軸承各部分的結構、形狀及其相對位置表達正確完整確定。

2.正確 視圖之間的投影關系及表達方法要正確。3.清楚 所畫圖形要清晰易懂。二、視圖選擇的方法及步驟幾何形體、結構要分清主要、次要形體

1.分析軸承

功用形狀與功用有關加工方法 形狀與加工方法有關 軸承圖的尺寸標注

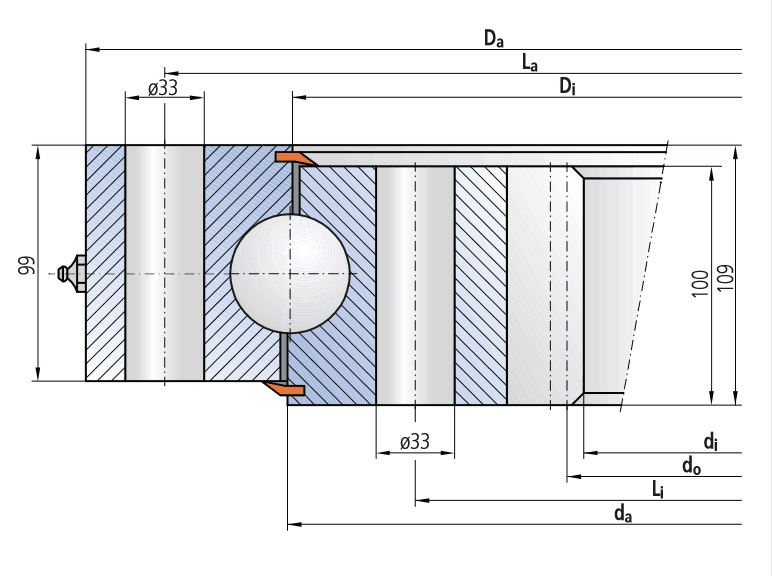

在軸承圖上需標注如下內容∶1. 加工制造軸承所需的全部尺寸。2. 軸承表面的粗糙度要求。3.尺寸公差和形狀位置公差。

注標注方法在其他章節介紹

有關軸承在加工、檢驗過程中應達到的其他一些技術指標，如材料的熱處理要求等，通常作為技術要求寫在標題欄上方的空白處。

—.RU系列交叉滾子軸承加工精度

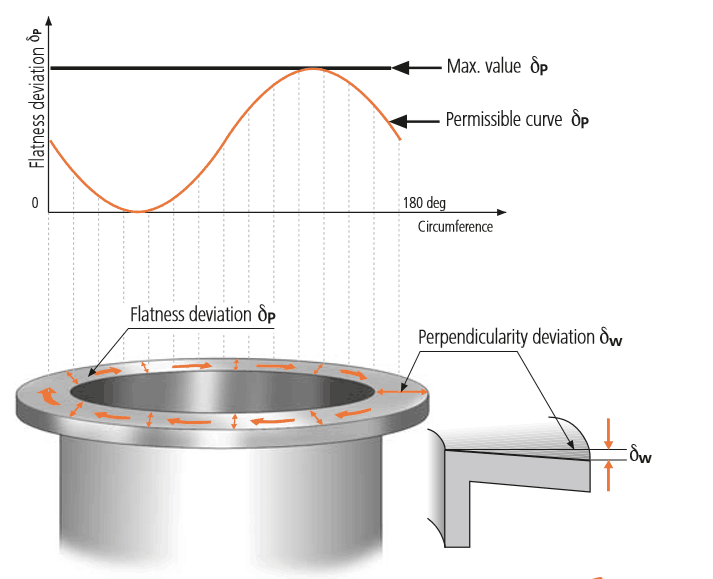

加工精度是指轉盤軸承加工后，其尺寸、形狀、相互住置等參教的實際教值與其理想準確教值相符合的程度。軸承實際參教值與其理想值相符合的程度越高，即加工誤差越小，則加工精度就越嵩。軸承實際參教的大允許受動量，就稱為公差O，加工精度包含尺寸精度、形狀精度和位置精度。相應的尺寸誤差、形狀誤羞、住置誤差的大允許變動量就分別用尺寸公差，形狀公羞和位置來F艮制。

尺寸偏差與偏差，尺寸偏差—某一尺寸減去基本尺寸所得的代數差。偏差——極限尺寸減去基本尺寸所得的代數差。·上偏差ｅＳ＝尺寸一基本尺寸。·下偏差ｅ＝尺寸一基本尺寸。·尺寸偏差可正可負。尺寸公差：允許軸承尺寸的變動量稱為尺寸公差，簡稱公差。

公差等于尺寸與尺寸之差的值，也等于上偏差與下偏差之差的對值。公差總是正值，且不能為零。·軸：ｅＳ＝ｅｉ公差帶及公差帶圖公差帶是由代表上、下偏差的兩條直線所定的一個區域。將尺寸公差與基本尺寸間的關系按一定比例放大畫成簡圖，成為公差帶圖。
